Сценарии для сборок

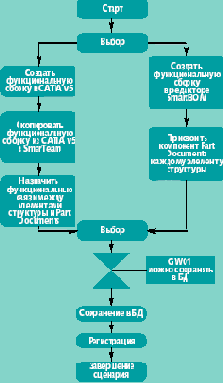

Рис. 4. Сценарий определения системно-агрегатной сборки

Сценарий определения системно-агрегатной (функциональной) сборки приведен на рис. 4.

Обратим внимание на два способа формирования сборок. Левая ветвь иллюстрирует формирование сборок средствами CATIA. Этот способ является предпочтительным тогда, когда большая часть сборочных элементов выполнена в этой системе. Правая ветвь иллюстрирует альтернативный вариант, в котором сборки создаются средствами компонента SMARTEAM-BOM. Такой подход может оказаться эффективным при необходимости включения в сборку элементов, созданных альтернативными средствами и не имеющими представления в CATIA.
