Моделирование взаимосвязей между сущностями





Общие схемы


Представление модели предприятия можно облегчить с помощью упрощенных схем, иллюстрирующих процесс управления в отличие от детальных схем, которые описывают конкретное действие. Существуют две разновидности таких упрощенных схем: схема предметных областей и обзорная схема.

Схема предметных областей

Нижеприведенная схема не является моделью взаимосвязей между сущностями. Это рисунок, на котором блоки представляют концептуально-близкие группировки сущностей, атрибутов и связей. Эти группировки отражают субъективное отнесение тех или иных понятий к конкретной предметной области.

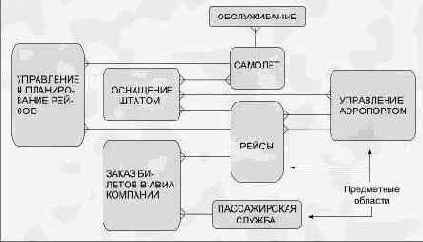

Рисунок 11-1. Схема предметных областей

<>

Линии, соединяющие блоки на рисунке, отражают некоторую форму связи или взаимодействия (интерфейса), существующего между различными предметными областями. (Они не являются "связями" с точки зрения МВМС, но изображаются аналогично, дабы избежать использования новых символов.) Предметная область для ЗАКАЗА БИЛЕТОВ В АВИАКОМПАНИИ может в действительности включать в себя сущности БИЛЕТ, МЕСТО, КЛАСС МЕСТА, ОФОРМЛЕНИЕ МЕСТ, ПОСАДОЧНЫЙ ТАЛОН и любые другие сущности или связи, описывающие предмет.

Руководству нравятся подобные схемы своей простотой и понятностью, ибо в них используются близкие для него термины, часто мелькающие в разговоре.

Аналитикам эти схемы могут предоставить еще одну возможность для проверки качества и полноты модели.

"Располагаем ли мы всей информацией по ПАССАЖИРСКОЙ СЛУЖБЕ?"

Если мы чувствуем неуверенность, мы можем перейти на следующий уровень декомпозиции предметной области и задать вопрос типа:

"Не могли бы вы ввести меня в курс обслуживания пассажиров, дабы я мог убедиться в том, что ничего важного не упустил?"

Обзорная схема

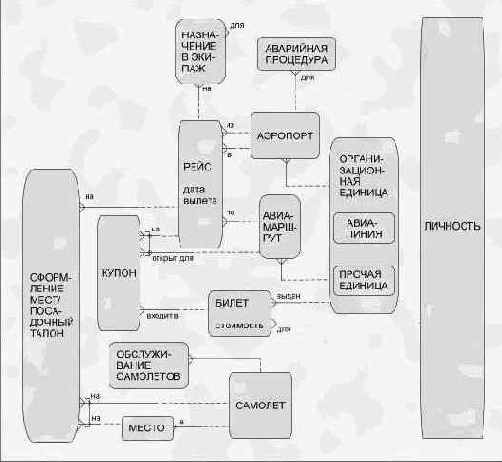

В данном случае рисунок представляет собой упрощенную модель взаимосвязей между сущностями. Он как бы отвечает на вопрос:

"Какие из сущностей по-настоящему важны для нас и чем мы можем пренебречь без ущерба для смысла, заложенного в модели?"

Фактически это означает, что мы должны отбросить некоторые из подтипов, проигнорировать отдельные сущности и связи, убрать все атрибуты (кроме одного-двух) и все уникальные идентификаторы.
