Моделирование взаимосвязей между сущностями




Атрибут


Определение атрибута

Атрибутом назовем

  • любое свойство, позволяющее квалифицировать, идентифицировать, классифицировать, измерять сущность или выражать ее состояние
  • либо

  • любое описание объекта или явления
  • Атрибут может иметь текстовую, числовую, графическую форму, он может быть получен в результате функционирования органов чувств (осязания, обоняния и т.п.). Поскольку нас интересует обработка информации, сконцентрируем внимание на текстовых и числовых атрибутах, однако другие атрибуты тоже не следует забывать, ибо они могут повлиять на успех вашего дела (например, профессиональная подготовка сотрудников отдела АСУ).

    Изображение атрибута

    Для включения атрибута в модель запишем его название (в единственном числе) внутри блока строчными буквами. В случае необходимости название атрибута может дополняться примерами его значений.

    Рисунок 3-10. Добавление атрибутов

    Отражать атрибуты на схеме взаимосвязей между сущностями необязательно, однако добавить один-два атрибута для каждой сущности при построении схемы бывает довольно полезно. В частности, это поможет различать сущности по типу и значению.

    В следующем примере атрибуты помогают установить различие между двумя сущностями.

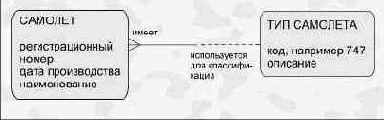

    Рисунок 3-11

    В нашем примере авиалинии могут потребоваться самолеты только четырех или пяти различных типов, самих же самолетов может оказаться и сто, и больше. Атрибут "регистрационный номер" имеет значение, уникальное для каждого вхождения сущности САМОЛЕТ.
